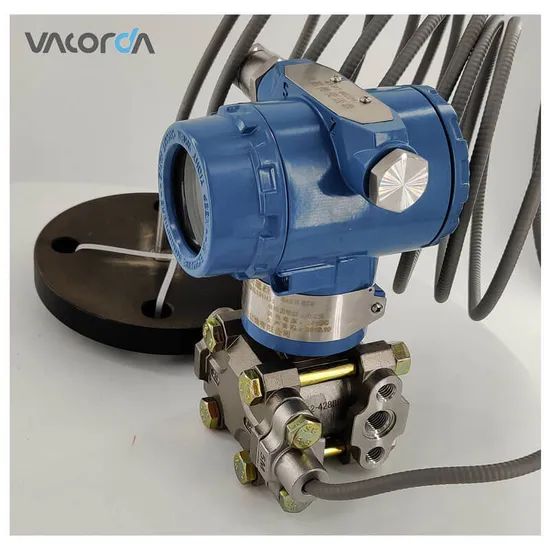

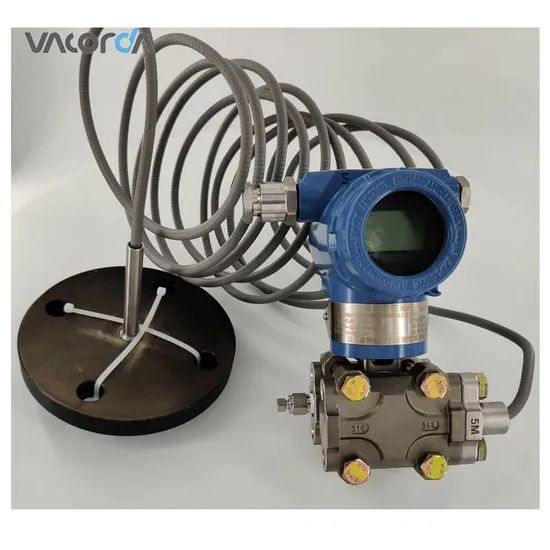

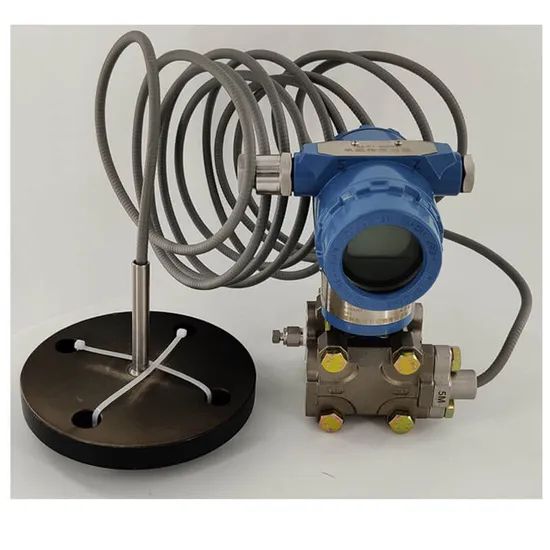

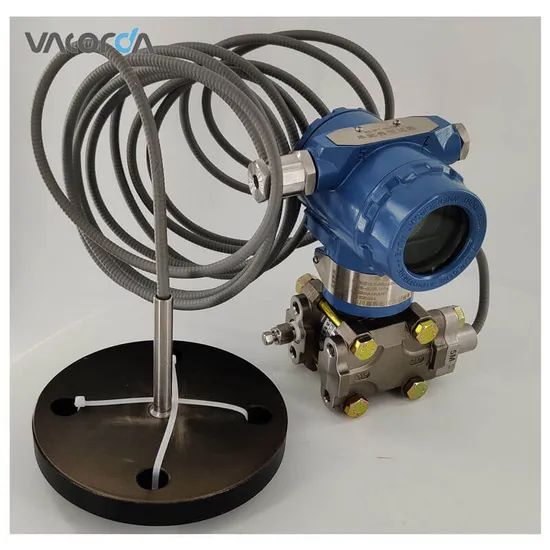

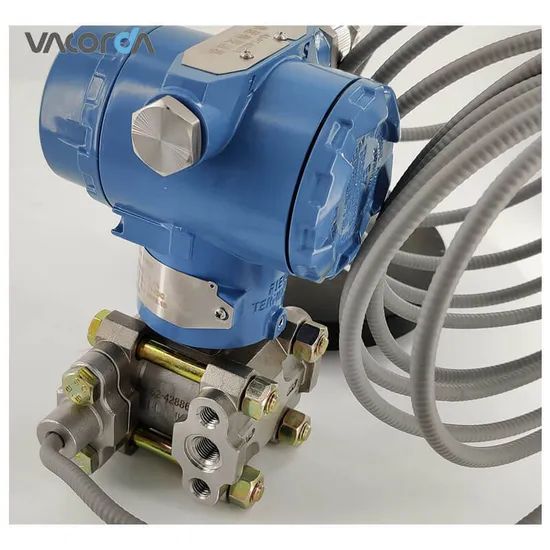

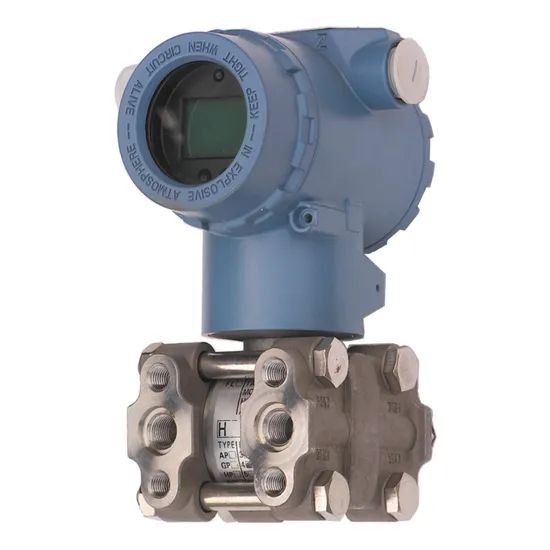

High Temperature and Pressure Differential Pressure Transmitter

Measuring range

0~32MPa

Accuracy

1. Digital Signal: ± 0.05  ;
2. Analog signal: ± 0.075, ± 0.2, ± 0.5
3. Micro range (≤ 1.5kPa): ± 0.2

Load Resistance

0-600Ω (24VDC power)

Stability

± 0.2% FS / Year ( t = 28 °C, the maximum static pressure 6.9 MPa, range 1:1 condition)

Zero and range

External continuously adjustable

Positive transfer

500%

Negative transfer

600%

Static pressure effect

1. Zero Error (can eliminate the static pressure)
Pressure from 0-13.7 MPa, ± 0.2% / 6.9MPa
Static pressure than 13.7MPa, ± 0.5% / 6.9MPa
2. Scale error: ± 0.25% / 6.9MPa

Environmental temperature influence/ 28 °C

1. Turndown ratio 1:1-10:1 ≤ ± 0.2%
2. Trace process (≤ 1.5kPa): ≤ ± 0.5%

Power influence

<0.005% / V

Vibration Impact

arbitrary axis on the 15-2000Hz test ±<0.1% FS

Location of installation

a maximum of 250Pa zero may be amended, no range effect

Dielectric strength and reverse protection

 terminal and the shell, 50Hz, 100Vpp lasted for one minute

without arcing

 24VDC reverse without damage

Power supply

12-45VDC

Environment temperature

 -40 - +50 °C

Relative humidity

0-100%

Citation pressure connection

1. Citation pressure hole: 1/4NPT internal taper pipe thread
2. Cited pressure screws: M10 × 1.5, 41.3 pitch
3. Cited pressure connectors

Diaphragm

316L, HC-276, Monel, Tantalum

drain / vent valve

316L, HC-276 or Monel optional

Sensor 0 type seal ring

NBR, PTFE, metal seals

Sensor Fill Fluid

silicone oil, fluorine oil

Outer case and coating

 Low copper aluminum alloy, anodizing, painting polyurethane

Explosion-proof grade

1. Intrinsically safe (i) Exia ii CT6 Ga
2. Flameproof (d) Exd ii CT6 Gb
